automate universel
DRC XT 8-8-4 ou DRC XT 8-8-4-D

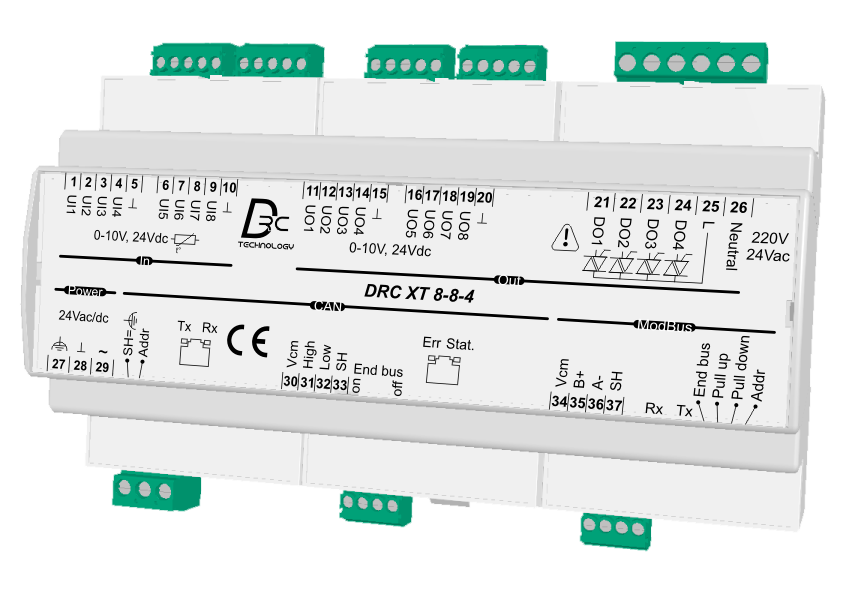

DRC 8-8-4

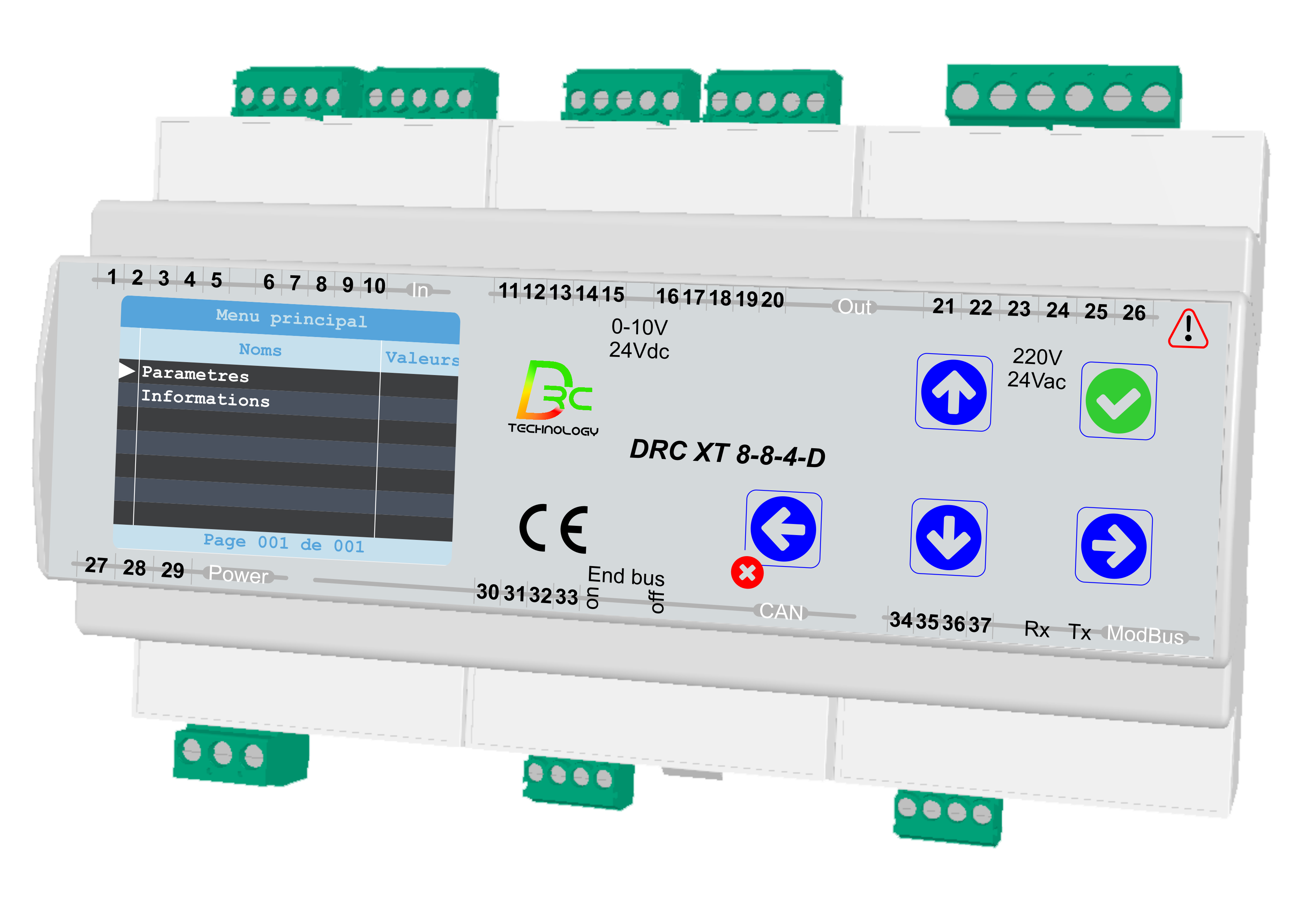

DRC 8-8-4-D
Pourquoi le choisir ?
Pour répondre à vos besoins les plus exigeants dans le domaine de l’efficacité énergétique : ce module, par la précision de sa régulation, va vous permettre d’explorer de nouveaux domaines de diminution de consommation énergétique.

Pour sa polyvalence : La programmation utilise des fonctions spécialisées et adaptées pour chacun de ces domaines d’application : la régulation individuelle de température et d’humidité, l’éclairage, la commande de volet, les horaires hebdomadaires, la production d’énergie, le pilotage de clapets coupe-feu dans les scénarios incendies, …

Par sa flexibilité : Les modules d’automatisation universel DRC XT s’adaptent au mieux aux installations HVAC. Ils peuvent de façon native communiquer en BACnet sur CAN et en ModBus. Des modules d’extension EnOcean, KNX, MP-Bus permettent au module DRC XT de dialoguer directement avec des boîtiers de commande, des sondes et des actionneurs de terrain.

Par son ouverture sur le monde : Grâce à la Delta Vision de DRC Technology, vous pouvez où que vous soyez, visualiser l’ensemble des valeurs mais aussi, paramétrer, et programmer les modules DRC XT. De plus, à travers le serveur DRC, toutes les valeurs des modules DRC XT sont disponibles à la fois sous les protocoles suivants : BACnet, KNX, ModBus, M-Bus.

Caractéristiques
Tension d’alimentation
24V ac ±10% 50-60 Hz ou 24V dc ±10%
8 Sorties universelles :
  • Analogiques 0-10V
  • Tout ou rien 0V ou 24V dc
10 mA max à 24V dc
4 Sorties tout ou rien (triac)
24V ac ou 230V ac 1A
8 entrées universelles
  • Passives :
    • Pour les températures:
NTC 10KΩ, NTC 20KΩ,
Ni 100(DIN 43760 – TK5000) ,
Ni 500(DIN 43760 – TK5000),
Ni-LG 1000Ω (DIN 43760 – TK5000),
NI 100Ω (DIN 43760 – TK6180)1
NI 500Ω (DIN 43760 – TK6180),
NI 1000Ω (DIN 43760 – TK6180),
PT100 (EN 60751 – α=0,385%)1
PT500 (EN 60751 – α=0,385%),
PT1000 (EN 60751 – α=0,385%),
    • Pour entrées en tout ou rien : contact libre de potentiel
  • Actives :
    • Pour les mesures analogiques:  0-10V DC
    • Pour entrées en tout ou rien : 2 plages de tension comprises entre 0-24V dc

Bus de communication
  • 1 bus CAN 2.0B ISO 11898 ou
    CAN FD
  • 1 sortie ModBus RTU ou ASCII
    Maître ou esclave
    Vitesse : 9600 ; 19200 ; 38400 ; 57600 ; 115200 Kbits/s.
    Parité : paire, impaire ou aucun
    bit d’arrêt : 1 ou 2 sélectionné automatiquement en fonction de la parité.

A utiliser pour les températures supérieures à 100°C. Précision de la mesure +/-3°C.
Programmation
Le module d’automatisation universel DRC XT est libre de programmation, La programmation des modules DRC XT se réalise grâce à une interface graphique performante et conviviale en reliant des blocs de fonction venant d’une librairie richement fournie pour l’ensemble des besoins rencontrés dans le domaine de la régulation du bâtiment : Production de chaud, de froid, géothermie, distribution de l’énergie dans le bâtiment en fonction des besoins, commande de l’éclairage, des volets pour maitriser et utiliser l’énergie du soleil, .

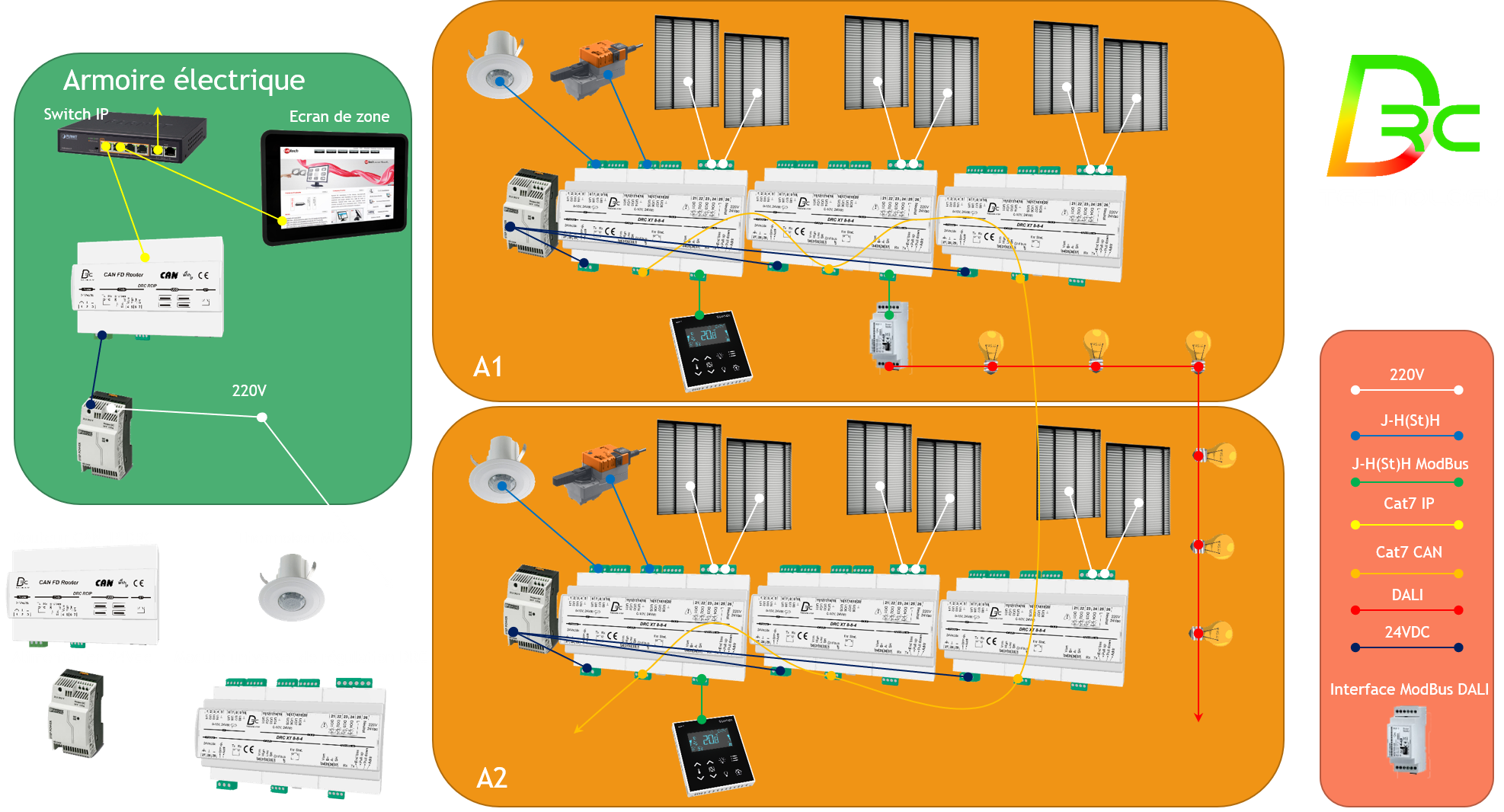

Détails d’une régulation de zones
