Routeur CAN / IP

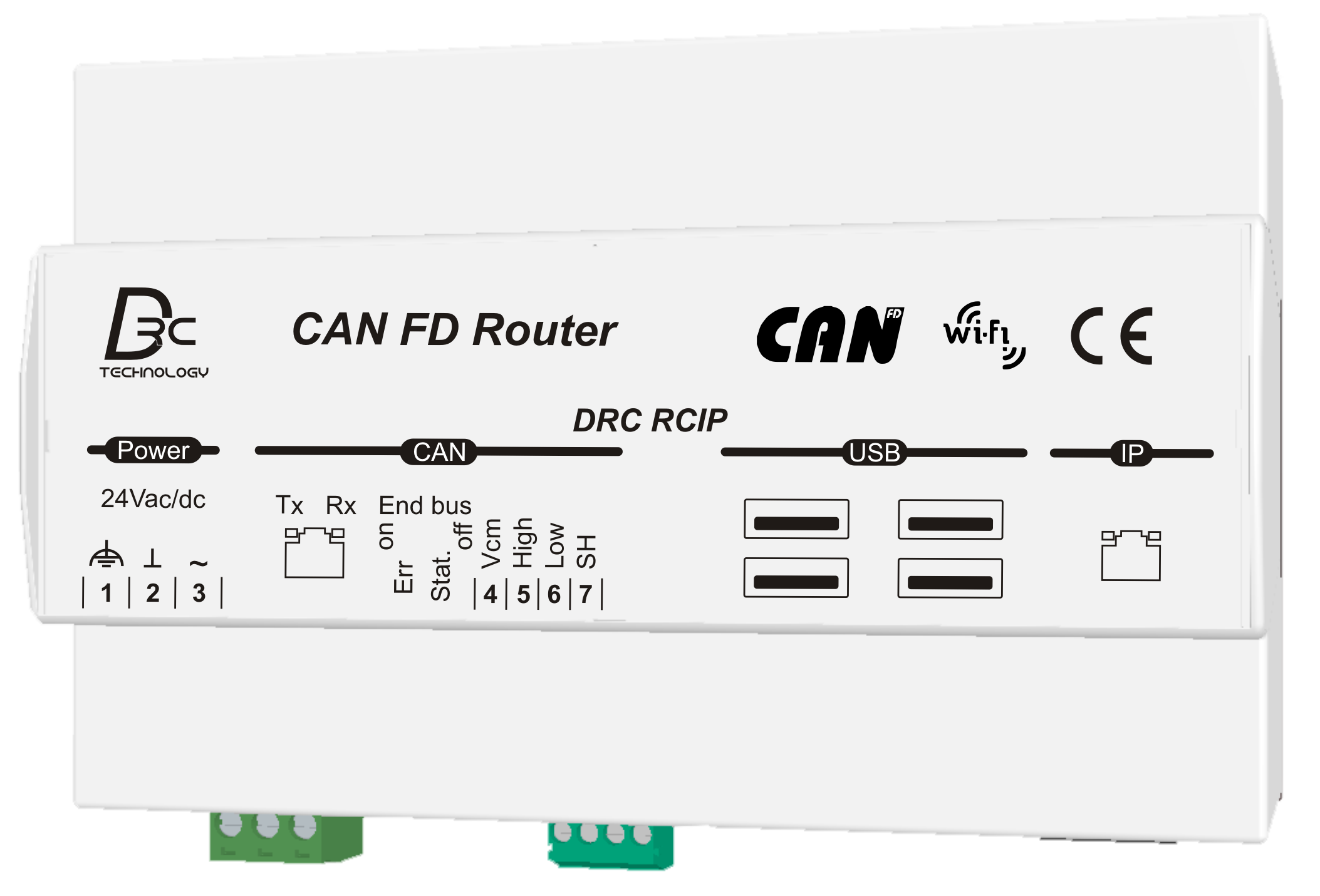

DRC RCIP
DRC RCIP
Fonctionnalités du module CAN/IP
En mode Interface, ce module permet de convertir les trames du bus CAN sur le réseau IP.

En mode Routeur BACnet, ce module permet de router la communication BACnet / IP vers les modules DRC BACnet raccordés sur le bus CAN.

En mode Visualisation, ce module permet à un client DRC de visualiser les points disponibles sur les modules DRC raccordés sur le bus CAN.

Le mode Routeur BACnet et le mode Visualisation peuvent être réalisés simultanément par un même module CAN/IP.

Caractéristiques
Tension d’alimentation
24V ac ±10% 50-60 Hz ou 24V dc ±10%

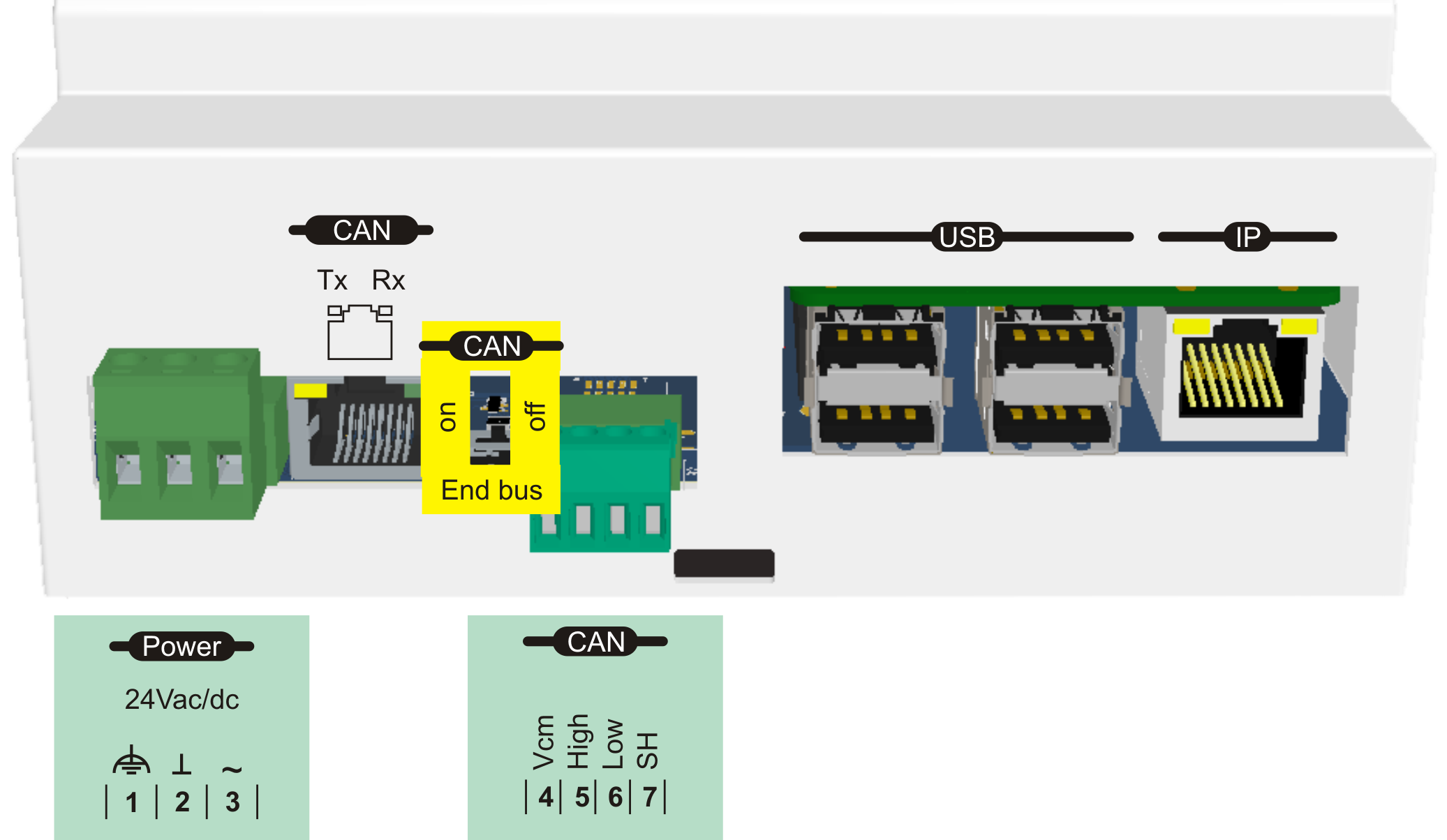

Interfaces, communication native
  • 1 interface CAN FD 125 Kbits/s
  • 1 interface IP
Montage
  • Rail oméga ; TH35x7,5/15 EN 50022
  • Support pour montage en série DIN 43880
Dimensions L × H × P
142 x 65 x 106 mm

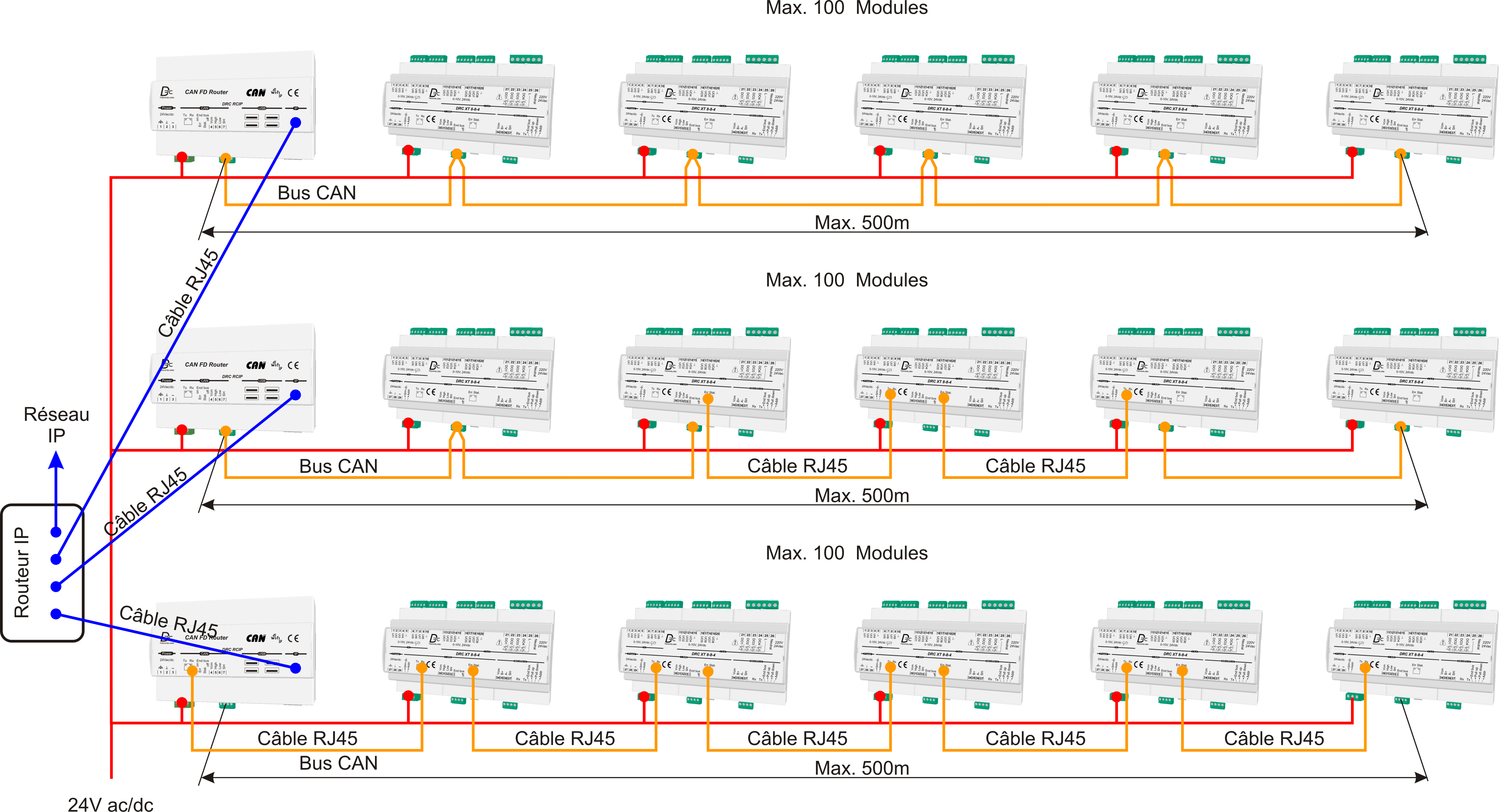

Topologie du réseau
Le schéma ci-dessous présente la topologie du réseau  :
